【單缸圓錐破碎機在大型建筑骨料用灰?guī)r破碎中的應用】石灰石是常見的一種非金屬礦產，是用途廣的寶貴資源。石灰石是以石灰?guī)r作為礦物原料的商品名稱。石灰?guī)r在人類文明史上，以其在自然界中分布廣、易于獲取的特點而被廣泛應用。作為重要的建筑材料有著的開采歷史，在現代工業中，石灰石是制造水泥、石灰、電石的主要原料，是冶金工業中不可缺少的熔劑灰?guī)r，石灰石經細粉磨后，被廣泛應用于造紙、橡膠、油漆、涂料、醫藥、化妝品、飼料、密封、粘結、拋光等產品的制造中。據不完統計，水泥生產消耗的石灰石和建筑石料、石灰生產、冶金熔劑，細碳酸鈣消耗石灰石的總和之比為1∶3。石灰石不僅是水泥和鋼鐵工業不可缺少的重要原料，隨著科學技術的發展，還廣泛應用于水灰、冶煉、水泥、化工、發電廠脫硫和造紙等行業，并且可以替代塑料制成管村、包裝材料，是一種環保原料，市場需求量正逐年增加，是21世紀具活力的環保、綠色礦產資源之一。

單缸圓錐破碎機在大型建筑骨料用灰?guī)r破碎中的應用

1大型建筑骨料用灰?guī)r生產性市場分析

從當前內外石灰石需求情況看，每年需求量約為16億噸左右，但80%為普通用途。石灰?guī)r資源少，產量低，市場缺口較大。近幾年，亞太地區各因其內石灰石資源不足，每年要從中進口石灰石110萬噸左右。據預測，對石灰石的需求量，內將以每年25萬噸、亞太地區將以每年30萬噸的速度增加。

從內市場講，在“十三五” 期間，從到地方不斷加快一帶一路大開發、城市化建設以及新農村建設的步伐，對冶金建材行業的發展起了直接的推動作用，這將刺激冶金建材業的發展，同時一大批家項目都將陸續開工建設，與此同類的石灰石也是需求高漲。從省內講，加快發展城市群的規劃建設和振興裝配制造業已拉開序幕，新農村建設已經起步，鐵路、高速公路等一大批項目正在規劃實施，也將給冶金建材行業帶來廣泛的發展空間。從際市場講，我石灰石礦產資源豐富，占總儲量的64 %以上,是一種具有優勢的資源。由于西方大部分家石灰石礦產有限，現已限制水泥生產和石灰石礦產資源的開采，因此其對中石灰石的依賴性逐步加大，出口市場持續看好。 從資源狀況看，目前比較集中的較大型石灰石礦山，已基本上被大的水泥企業和冶金企業所壟斷，新資源越來越少，從某種意義上講，誰占有了石灰石資源，誰就占有了將來的水泥和鋼鐵市場。從家和省的政策上看，都出臺了冶金和水泥產業的政策，在積鼓勵規模以上干法水泥生產和低能耗冶金的同時， 對立窯、高耗能、資源儲量不足等冶金和水泥企業進行了限制，同時又從環保、資源能源節約、土地利用以及生產方式上提高了準入門檻，這些都為發展大型建筑骨料用石灰?guī)r生產線提供了良好的環境。

2 大型建筑骨料用灰?guī)r生產性項目分析

武穴市位于長江經濟帶上，近年來，由于長江經濟帶基礎建設、城鎮化建設需要大量的建筑骨料。石灰?guī)r、白云巖資源剛性需求大，具有廣闊的市場，而武穴市石灰?guī)r資源豐富，該地區建筑骨料產業前期以小型采石場為主，高峰時期近200 家，其特點是規模小，開采方式、加工工藝及加工設備落后，環保設施投入不足，導致粉塵污染嚴重，生產的產品質量不穩定，導致資源浪費嚴重，資源利用率只有40%，而我正規開采的石灰石礦山資源利用率達到90%以上。近年來武穴市通過“關、停、并、轉”等手段，努力打造“六化礦山”目標，因此，建設大型礦山，采用大型設備，將進一步提高勞動生產率，礦山開采成本，這是武穴市石灰石礦山的發展方向。據不完統計，目前武穴市骨料廠尚有數十家，年產量過10000 萬t，主要沿長江水道外銷。

2.1大型建筑骨料用灰?guī)r生產性設計方案

礦區距武穴市城區約15km，南距長江3～5km，距擬建廠址2～4km。240省道從礦區南側通過。有簡易公路直達礦區，交通便利，還可以利用長江水運的大運量的條件。無論是礦石還是礦巖，抗壓強度都能滿足于建筑骨料要求見表1。經過計算，整個礦區連為一體后具有礦石量3.1億t，礦巖量3.7億t，按30年的服務年限計算，礦山可以設計1200萬t/年生產規模的骨料廠，為了風險，礦山初期可以設計1條年產量100萬t的建筑碎石骨料生產線用于處理礦山初期產生的廢石，后期隨著骨料技術及經驗的成熟，再設計建造更大型的骨料生產線，可以處理礦區內的部廢石，以達到資源綜合利用的目的。

2.2主要設備的選擇

2.21加工生產線數量的

由于本加工系統所用的巖石為石灰?guī)r, 含硅量較大，莫氏硬度達到了4～6，腐蝕性很高，相對不容易破碎，如果采用常用的錘式破碎機來破碎，破碎成本很高，尤其是破碎機錘頭的磨損為嚴重，就算使用市面上的錘頭，一套也只能勉強使用4-5天，維持設備正常運行的后期成本太高，得不償失，因此，按我們的經驗,本大型建筑骨料加工系統的破碎機在粗碎段用液壓顎式破碎機,在中、細碎段選用單缸圓錐破碎機較為適宜。

2.22 破碎段數的選擇

本碎石加工系統生產的成品骨料大粒徑為31.5mm, 成品小石的大的粒徑為5mm,因此本加工系統的總破碎比為下700/5=140。顎式破碎機在開路運行時,破碎比為3~5，單缸圓錐破碎機在中碎階段并在開路運行時,破碎比為3~6，單缸圓錐破碎機在細碎階段并在閉路運行時,破碎比為4~8。制砂機在細碎階段并在閉路運行時，破碎比為5-10。因此要過到本系統總破碎比為140的要求,本系統須設置四段破碎方能滿足。據此,本系統的破碎段數設為四段,即初碎、中碎、細碎和細碎。

2.23 粗碎機的選擇及排礦口的設定

本系統粗碎機選用由生產的PEV1200×1000液壓顎式破碎機,該機的大進料粒徑為800mm,電機功率為150kw。破碎巖石的普氏硬度為F= 16,排礦口設定為200mm時,其破碎能力為350-400t/h。

2.24中碎機的選擇及排礦口的設定

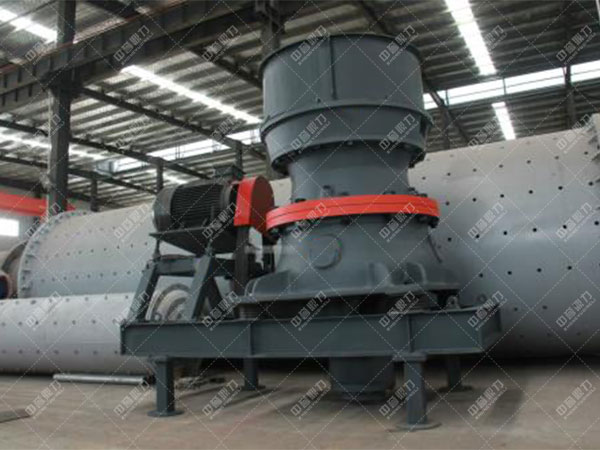

單缸圓錐破碎機。該機的破碎腔是粗腔形的,電機功率315kw,破碎軸的偏心距為35-83mm。該機的進料粒徑為它上一段破碎機(顎式破碎機)排礦口開度為150-225mm時所破碎出來的物料;該機型的大給料粒徑為560mm,在排礦口開度設定為38mm,給料中不包含比破碎機緊邊排料口細的物料時,破碎能力為364~ 602t/ h(巖石F=16時),平均為480 t/h。的WS1660型單缸液壓圓錐破碎機配套安裝排礦口自動調整系統,該排礦口自動調整系統在圓錐破碎機經過一段時間的運行以后,可以感知襯板的磨損速度,并且可以根據這個信息連續不斷地自動校正破碎機排礦口,這樣就不需要經常手動校正破碎機襯板,并使得圓錐破碎機的排礦口開度保持在數值。

2.25 細碎機的選擇及排礦口的設定

本系統細碎機選用WH1660型單缸液壓圓錐破碎機。該機的破碎腔是中粗腔型形的,電機功率315kw。,該機的大進料粒徑為175mm,在排礦口開度設定為19mm時,破碎能力為174-426t/h。

2.26 細碎機的選擇及排礦口的設定

本系統細碎機選用由生產的S-12型制砂機。該機的大進料粒徑為60mm,電機功率為440kw。破碎巖石的普氏硬度為F=16 ,其破碎能力為300-700t/h。

2.27 加工系統的工藝流程

本加工系統采用四段破碎生產工藝,工藝詳見圖2。本工程的料源為硅質石灰?guī)r,開采后的原料粒徑控制在700mm以內。初碎采用ZSW600&times;130振動給料機, PEV1200&times;1000液壓顎式破碎機破碎,其產品粒徑Dmax≦350mm,給料機的棒條凈間距為125mm,棒條下方安裝有孔徑為20 mm的篩網。經初碎后的物料堆存于半成品料場, 然后再送到篩分車間進行篩分，大于75mm的料進入中碎機，小于75mm的料進入細碎機。經中碎后的物料直接送到篩分車間進行篩分,分別篩分出中石(40~20mm)、小石和<5mm的石屑。篩分出的中石和小石取需用量進入成品料倉,多余的部分一起送到第三篩分車間重新分級。經細碎后的物料送到第三篩分車間進行篩分,分別篩分出16~4.75mm、26.5~16的成品料和<5mm的石屑，多余的＜26.5mm的料一起送到制砂車間進行細碎，經破碎后送至第四篩分車間進行分級，篩分出來的成品料進入各自的料堆。本加工系統在初碎段和中碎段采用開路生產,在細碎段和細碎段采用閉路生產。
