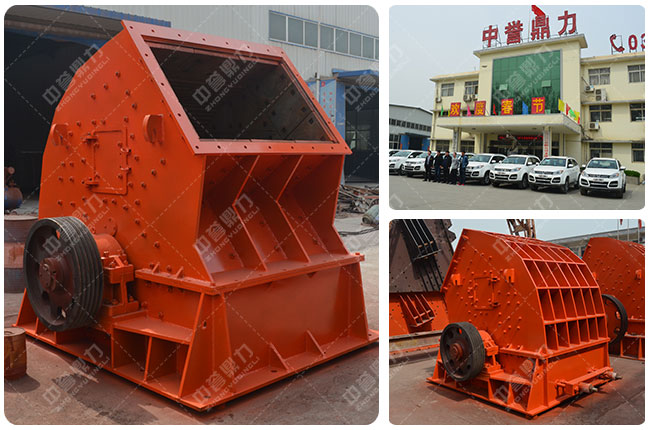

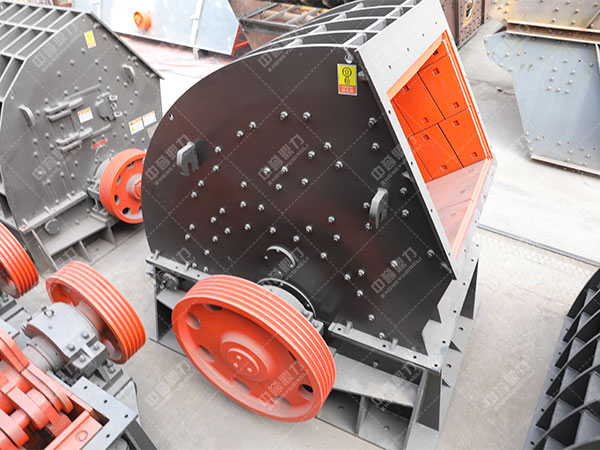

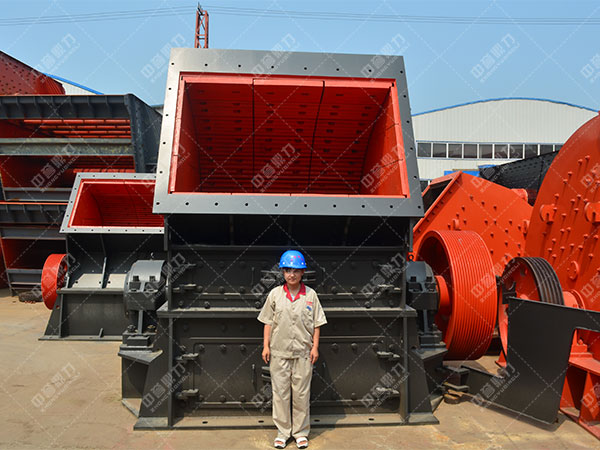

【中譽鼎力pc1213錘式破碎機的結構特點】錘式破碎機主要由機殼、轉子、反擊板、支架、襯板等組成，其工作原理是物料進入破碎腔內通過電動機帶動轉子進行高速旋轉實現對物料的破碎，河南中譽鼎力一家的錘式破碎機生產廠家，提供多種型號的錘式破碎機，如pc1213、pc1012、pc0910等等，為了了解錘式破碎機的結構，接下來我們以pc1213錘式破碎機為例，為大家介紹下中譽鼎力pc1213錘式破碎機的結構特點。

pc1213錘式破碎機結構特點

紅星新推出的Φ800×900毫米的錘式破碎機主要用于破碎石灰石，煤和石膏或其他中等硬度的礦石，破碎物料的表面不過8%的水分。該設備主要是由機架，轉子、錘頭和飛輪等部分組成。

1、錘式破碎機機架

機殼通過螺栓將下機體、后上蓋、左側壁和右側壁連接成一體。加料口位于上部，機殼內壁設有錳鋼襯板防止襯板磨損。機殼和軸之間，安置軸封裝置，防止生產過程中的灰塵落入。機殼的下部用地腳螺栓固定，該設備的下架體前后兩面均開有檢修孔，方便檢修調整和更換篦條。

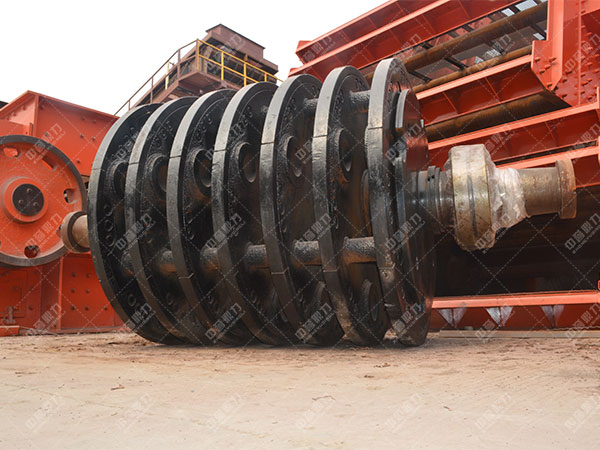

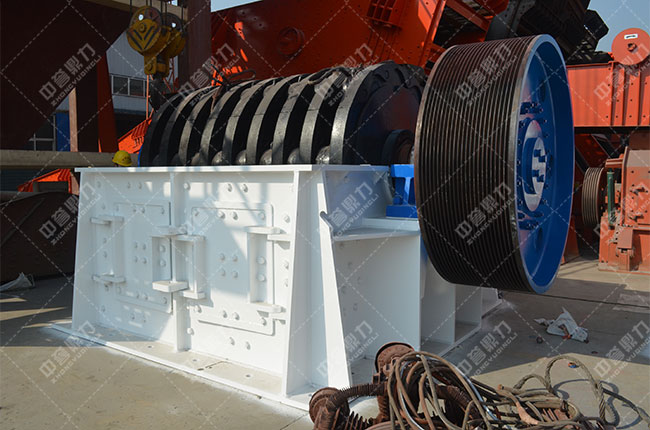

2、錘式破碎機轉子

轉子在錘式破碎機中有著重要的作用，轉子是由主軸，錘架兩部分組成。錘架上用錘頭銷軸將錘頭分了三排懸掛在錘架之間，錘架的兩端用壓緊錘盤和鎖緊螺母以固定錘架和錘頭防止軸向竄動。在主軸的一端裝有飛輪，可使轉子在運轉中儲存的動能。下面把轉子的幾個主要部件的構造，材質和用途分別加以介紹：

（1）主軸：主軸是支撐轉子的主要部件，承受來自轉子、錘頭的重量、沖擊力三方面的作用力，所以對于材質具有較高的強度和韌性，本公司在設計中采用的是35號硅錳鉬釩鋼鍛造。主軸的端面為圓形，大的直徑為130毫米，軸承處為80毫米。錘架用b×h×L=32×18×810毫米的平鍵與軸連接。

（2）錘架：錘架的主要作用是懸掛錘頭，由于在設備的運行過程中要受到礦石沖擊和摩擦而造成磨損，所以錘架的制作材料要具有的性。該設備的錘架是用較的鑄鋼ZG35B制作，該材質具有較好的焊接性，局部出現磨損時，可進行焊補，維修方便。

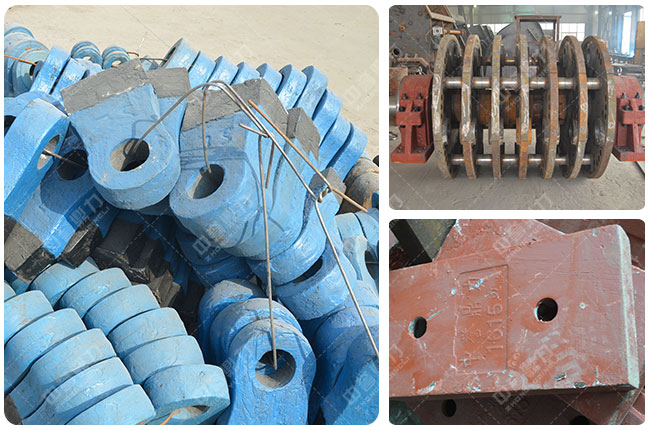

3、錘式破碎機錘頭

錘頭作為破碎機的主要工作零件。在錘頭的重量、形狀和材質的設計上都會更加重視。根據對錘式破碎機錘頭性的研究，按照錘頭動能的大小與錘頭的重量成正比的關系來說，錘頭越重、錘頭的動能就越大破，碎效率也就越高。不過現實生產過程中，錘頭的重量越大，旋轉起來所產生的離心力也越大，對該設備的其他零件，都會產生程度的影響和損壞。因此，錘頭的重量要根據設備的功能設計適中。

錘式破碎機的錘頭一般是用高錳鋼材質鑄造而成的。破碎石頭是綽綽有余的，然而在破碎一下鐵礦石的生產中，錘頭的硬度還是有點欠缺。所以在鑄造時添加一些鈣元素，會使錘頭的硬度增大，這樣就更有利于破碎硬度比較高的鐵礦石，錘頭的硬度提供一半還多。。

4、錘式破碎機飛輪

飛輪在錘式破碎機中的作用是：使破碎機的轉子，在運轉中存儲的動能，破碎機的工作效率，減少破碎機的動力消耗。也就是說，當破碎機正常運轉時，飛輪便存儲的能量，電動機也不致過負荷，當破碎機給料過多或者進入大塊時，飛輪便將動能放出，增強破碎能力，從而使電動機不致載運行，對設備有的保護作用。

中譽鼎力pc1213錘式破碎機的結構主要就是以上這些，該pc1213錘式破碎機破碎能力強（時產300-350噸），破碎比大，結構合理，占地面積合理，易損件少且磨損少；工作平穩，運轉；能耗低，噪聲小，產生的粉塵少；操作、維修方便。如果您還想了解該pc1213錘式破碎機價格信息，可在線咨詢我們客服！
